Mini Gerador Hidrelétrico Turgo TEN1K

Gere energiacom a água dasua propriedade.

Conheça o Mini Gerador Hidrelétrico Turgo TEN1K e descubra como aproveitar o potencial da água disponível no seu terreno.

A viabilidade depende da vazão, do desnível e das condições da instalação.

Composição ilustrativa do TEN1K voltado para a esquerda, com painel à esquerda e água ao anoitecer
ÁguaMovimentoEletricidade

Composição ilustrativa do produto e de seu funcionamento.

Sua propriedade tem as condições para gerar energia?

Quatro condições orientam a primeira avaliação do seu local.

01 / DISPONIBILIDADE

Água ao longo do ano

É importante conhecer a vazão disponível e como ela muda durante os períodos de chuva e de estiagem.

02 / DESNÍVEL

Diferença de altura

Precisamos avaliar o desnível entre o ponto de captação da água e o local previsto para a turbina.

03 / IMPLANTAÇÃO

Um caminho para a instalação

Distâncias, percurso da tubulação, acesso, base de apoio e saída da água fazem parte do projeto.

04 / OBJETIVO

O que você quer alimentar

O consumo e os equipamentos desejados ajudam a definir a configuração elétrica e a avaliar a aplicação.

Ainda não tem todas as medidas? Envie a cidade, fotos do local e uma descrição da fonte de água. A equipe poderá orientar os próximos dados necessários. As condições de uso da água e eventuais exigências locais também precisam ser verificadas.

Mini Gerador Hidrelétrico Turgo TEN1K

A água já faz parte do seu lugar.
E se ela também gerasse energia?

Com vazão e desnível adequados, a água da sua propriedade pode participar da geração de energia para a iluminação, a rotina e os planos que você tem para o seu lugar.

O TEN1K reúne turbina Turgo e alternador em um conjunto compacto. A Enersud ajuda a relacionar as condições do terreno com as cargas que você deseja alimentar, antes da escolha do equipamento.

Descobrir o potencial do meu terreno
TEN1K completo em cena panorâmica junto à água e a uma propriedade iluminada

A força da água
a serviço dos seus planos.

Também durante a noite

A geração pode continuar enquanto houver água e condições adequadas de operação.

Geração no seu terreno

Explore uma fonte local para compor o sistema de energia do seu projeto.

Decisão com orientação

Entenda a viabilidade, a instalação e as cargas compatíveis antes da compra.

Composição ilustrativa de aplicação. Geração sujeita às condições do projeto.
Da água à eletricidade

Veja como a água se transforma
em eletricidade.

Acompanhe o que acontece no coração do TEN1K.
Role para explorar ou reproduza a demonstração.

Visualização ilustrativa. Os efeitos de luz representam a conversão de energia.

  1. 01 · ÁGUA

    O fluxo dá o primeiro passo.

    A água conduzida pela tubulação chega aos bocais, que direcionam os jatos para o rotor Turgo.

  2. 02 · MOVIMENTO

    A água move. O eixo transmite.

    As pás recebem a ação dos jatos. O rotor gira e transmite esse movimento ao alternador diretamente acoplado.

  3. 03 · ELETRICIDADE

    O movimento ganha uma nova função.

    O alternador converte energia mecânica em eletricidade, que pode integrar o sistema definido para a sua propriedade.

Da captação à geração.
Entenda cada etapa.

Da captação ao retorno da água, cada etapa tem uma função.
Toque nos pontos ou acompanhe as etapas automaticamente.

Ilustração de uma instalação TEN1K em terreno com desnível: captação à esquerda, tubulação descendente, turbina na parte baixa, retorno ao curso de água e ligação elétrica até uma casa iluminada
Composição ilustrativa de aplicação. A casa iluminada não representa uma potência ou capacidade de atendimento garantida. O projeto define a instalação e as cargas compatíveis.
01 · Captação

Tudo começa na água disponível.

A captação conduz parte do fluxo para a tubulação. A vazão ao longo do ano, inclusive na estiagem, precisa entrar na avaliação do local.

02 · Desnível

A diferença de altura faz parte da força.

O desnível entre a captação e a turbina, junto com a vazão e as perdas na tubulação, determina o potencial de geração.

03 · Geração

É aqui que o movimento vira eletricidade.

A água aciona o rotor Turgo. O eixo transmite a rotação ao alternador do TEN1K, que realiza a conversão em energia elétrica.

04 · Retorno da água

A água continua seu caminho.

Depois de passar pela turbina, a água sai por um canal de restituição. O ponto de retorno e os requisitos ambientais fazem parte do projeto.

05 · Uso da energia

A geração se conecta aos seus planos.

O sistema elétrico é dimensionado para as cargas desejadas e para a operação on-grid ou off-grid. Iluminação e outros usos dependem da potência disponível.

Meu terreno tem esse potencial?

Quem já usa
tem uma história
para contar.

Conheça o TEN1K além das imagens: ouça o relato de um cliente e veja um sistema híbrido em uma instalação real.

Conversar sobre meu terreno

Cada instalação tem suas próprias condições de vazão, desnível e consumo.

Na experiência de quem usa.

Relato de cliente sobre o mini gerador TEN1K.

Ver no YouTube

O TEN1K em um sistema híbrido.

Veja o equipamento e a composição do sistema no local.

Ver no YouTube

Conheça a engenharia
do TEN1K.

Conheça o conjunto por cima, pela frente e nos detalhes. Turbina e alternador trabalham juntos para transformar a ação da água em geração local.

  • Rotor do tipo Turgo

    Recebe a ação da água e a transforma em movimento de rotação.

  • Alternador de ímã permanente

    Acoplado ao rotor, realiza a conversão do movimento em eletricidade.

  • Conjunto integrado

    Turbina e gerador reunidos para compor a solução de geração local.

  • Instalação dimensionada para o terreno

    Captação, tubulação, base e sistema elétrico precisam ser definidos em conjunto.

O que acontece por dentro

Por dentro do TEN1K:
a origem do movimento.

Uma vista do mecanismo para enxergar o que a carcaça protege. Os bocais direcionam a água para as pás; o eixo leva o movimento até o alternador.

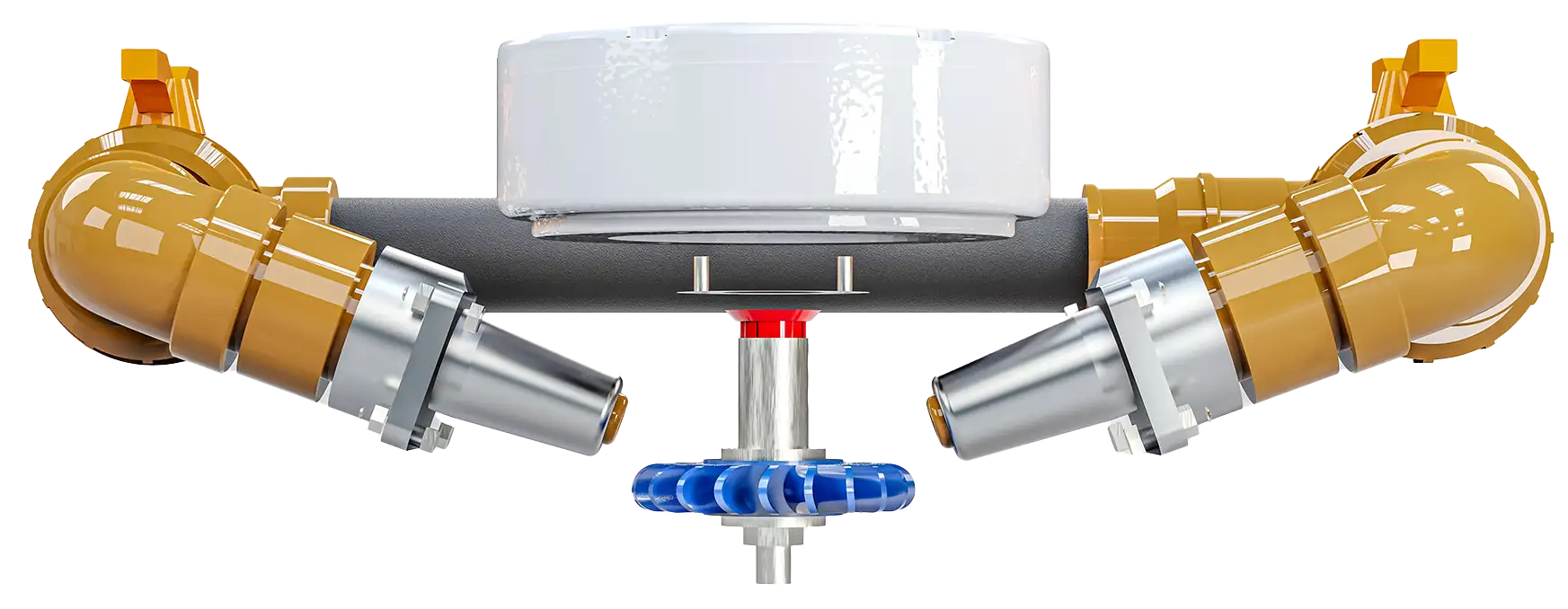

Vista interna dos bocais, rotor e eixo do TEN1K, sem a carcaça externa
Visualização do mecanismo, sem a carcaça externa.

A água é direcionada.

Os bocais conduzem os jatos para o rotor Turgo.

As pás entram em movimento.

O rotor transforma a ação dos jatos em rotação.

O gerador faz a conversão.

O eixo transmite o movimento ao alternador, que produz eletricidade.

Explore o produto

Explore o TEN1K
por todos os ângulos.

Abra o modelo interativo para girar o conjunto e observar os detalhes da sua construção.

VISUALIZAÇÃO 3D INTERATIVAGire e aproxime
Prévia do modelo tridimensional TEN1K

Modelo hospedado no Sketchfab. Após abrir, arraste para girar e use os controles do visualizador para aproximar. Abrir modelo em outra aba

Configuração e desempenho
do TEN1K.

Conheça a configuração e as condições de desempenho do Mini Gerador Hidrelétrico Turgo TEN1K.

Configuração

Tipo de turbina
Turgo · rotor de palhetas
Gerador
Alternador de ímã permanente
Acoplamento
Direto entre rotor e alternador
Construção do rotor
Inox e palhetas de nylon reforçado
Controle de energia
Controlador integrado ao conjunto
Dissipação
Resistência refrigerada pela água
Conjunto hidráulico
Tubulação até o tê, conforme proposta
Tensão de saída
Confirmar a versão fornecida
Peso e dimensões
Consultar ficha técnica atualizada
Itens inclusos
Composição confirmada na proposta

Desempenho

Recurso hidráulico
Vazão disponível e desnível útil
Potência elétrica
Consultar curva de potência do TEN1K
Energia gerada
Consultar gráfico e condições do local
Operação noturna
Possível com água e condições adequadas
Perdas da instalação
Considerar tubulação e sistema elétrico
Configuração do sistema
On-grid ou off-grid, conforme projeto
Consultar gráficos de potência e geração

Validação técnica: a geração depende da vazão, do desnível e das perdas da instalação. Confirme especificações, itens de fornecimento e configuração final com a Enersud antes da contratação.

On-grid e off-grid

Como aproveitar a energia gerada na sua propriedade?

O potencial da água é o ponto de partida. A forma de utilizar a energia depende da rede disponível e do objetivo do projeto.

Para projetos conectados à rede

On-grid

Uma configuração para integrar a geração ao imóvel que já possui ligação com a rede elétrica, com equipamentos compatíveis e aprovação da distribuidora.

  • Consumo local da energia produzida, conforme o projeto.
  • Eventual compensação de excedentes depende das regras aplicáveis e da conexão aprovada.
  • Um sistema on-grid convencional não deve ser tratado como reserva automática durante apagões.
Para projetos independentes da rede

Off-grid

Uma configuração para utilizar a energia em locais isolados ou em um sistema independente, dimensionado para os equipamentos que você deseja alimentar.

  • Pode atender projetos em sítios e áreas afastadas da rede.
  • Controlador, inversor e eventual armazenamento são definidos conforme as cargas e a operação.
  • A disponibilidade depende da água e do dimensionamento do conjunto.

O gerador é parte da solução. Inversores, baterias, proteções e demais componentes devem ser especificados na proposta. A configuração adequada é definida pela equipe técnica.

Cena panorâmica ilustrativa do TEN1K com água e iluminação na propriedade

Água no terreno.
Energia nos seus planos.

Iluminar o caminho, apoiar a rotina, criar novas possibilidades. O TEN1K pode fazer parte de um projeto de geração local, dimensionado para a água disponível e para o que você deseja alimentar.

01

Sítios e propriedades rurais

Investigue o aproveitamento da água existente no terreno para geração local.

02

Locais afastados da rede

Avalie uma configuração independente, com os componentes necessários ao projeto.

03

Projetos de geração complementar

Estude a integração com outras fontes e sistemas, conforme o dimensionamento técnico.

Composição ilustrativa. A iluminação não representa garantia de atendimento de toda a propriedade. As cargas dependem do dimensionamento.

Entenda o potencial de geração
do seu terreno.

Vazão e desnível precisam ser analisados juntos. Consulte as curvas originais e leve as condições do seu terreno para a avaliação técnica.

Potência elétrica

A curva relaciona as condições hidráulicas à potência do conjunto. A escolha do ponto de operação precisa considerar as perdas da instalação.

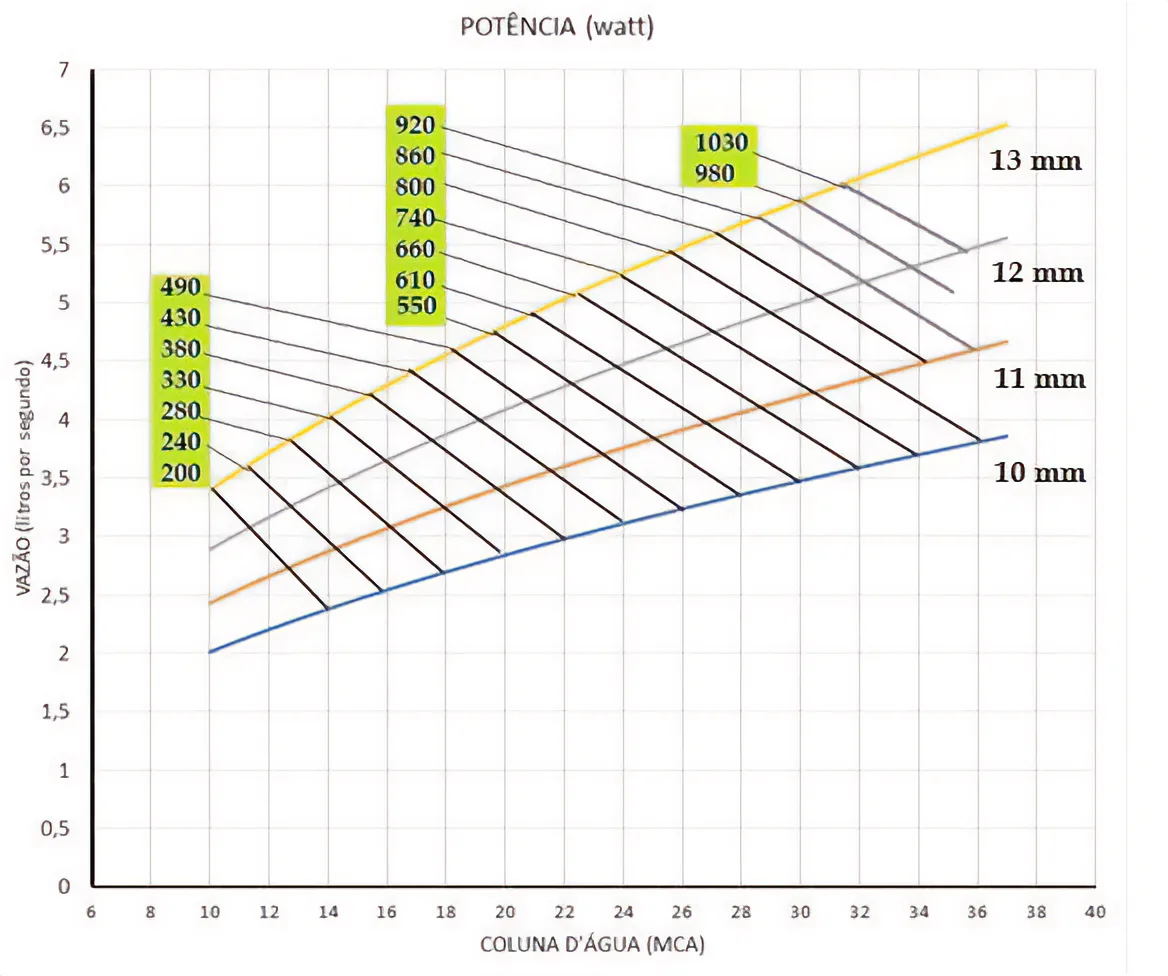

Curva original de potência do TEN1K, relacionando vazão, coluna de água e bocais
Abrir curva de potência

Energia ao longo do tempo

A produção depende da potência disponível, das horas de operação e da disponibilidade de água. O gráfico do manual é uma referência para essa análise.

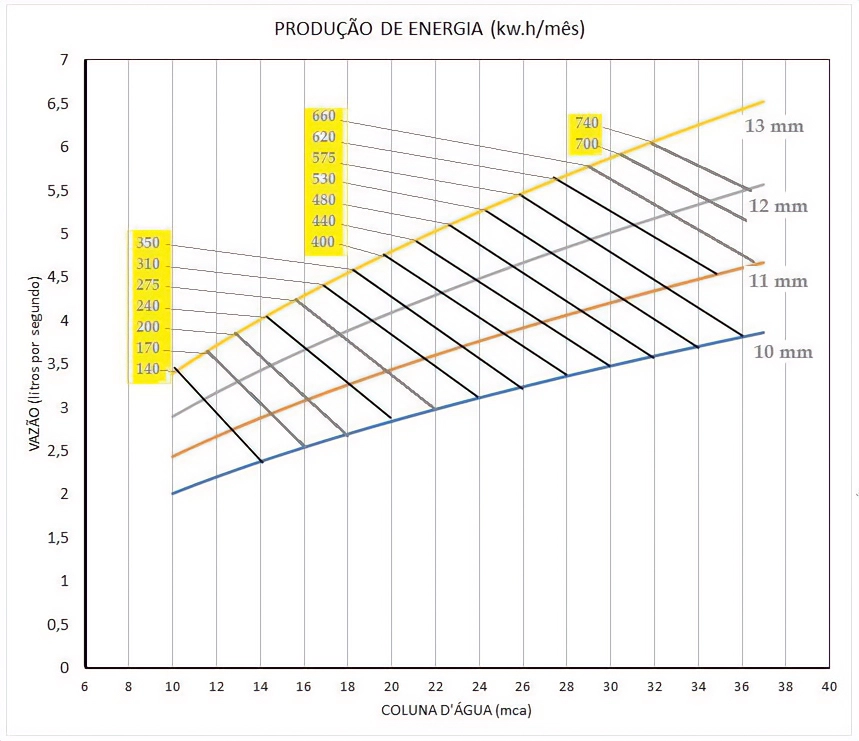

Gráfico original do manual TEN1K para estimativa de produção de energia
Abrir gráfico de energia

Como começar a leitura

  1. Reúna a vazão disponível e o desnível do terreno.
  2. Compare essas condições com a referência do produto.
  3. Confirme o dimensionamento e os equipamentos necessários com a Enersud.

Arquivos técnicos originais, preservados sem alteração dos valores. A geração final depende das condições reais da instalação.

Perguntas frequentes

Vamos esclarecer o essencial.

Basta ter um rio ou córrego no terreno?

Não. A avaliação precisa considerar a vazão, o desnível, as variações ao longo do ano e as condições de instalação. A existência de água, sozinha, não confirma a viabilidade.

Quanto de energia o TEN1K pode gerar?

A geração varia conforme as condições hidráulicas e a instalação. Envie os dados do local para que a equipe avalie o potencial do seu projeto.

Ele pode gerar durante a noite?

A geração hidrelétrica não depende da luz solar. A operação depende da disponibilidade de água e das condições adequadas de funcionamento do sistema.

Preciso de baterias ou inversor?

Isso depende da configuração elétrica e do uso previsto. Os equipamentos complementares devem ser definidos no dimensionamento. Confirme na proposta o que está incluído.

Posso instalar conectado à rede elétrica?

Essa possibilidade precisa ser avaliada com a equipe técnica. Uma conexão à rede exige configuração compatível e atendimento às exigências aplicáveis da distribuidora.

O que preciso enviar para solicitar uma avaliação?

Informe a cidade e o estado, descreva a fonte de água, envie fotos e, se souber, indique vazão, desnível e distância até o ponto de utilização da energia. Conte também quais equipamentos pretende alimentar.

Descubra se o TEN1K é indicado
para o seu terreno.

Descubra se a água da sua propriedade pode gerar energia. Converse com a Enersud sobre o TEN1K e receba orientação para avaliar o seu projeto.

Cena ilustrativa de avaliação do terreno, com pessoas observando a água e o TEN1K em primeiro plano
Do potencial da água ao seu projeto.Cena ilustrativa da avaliação de uma propriedade.

Seu projeto começa com uma conversa.

Envie o que você já souber sobre o local. Para começar, ajuda ter:

  • Cidade e estado da propriedade.
  • Fotos ou vídeo da fonte de água.
  • Vazão e desnível, quando conhecidos.
  • Equipamentos que pretende alimentar.
Solicitar avaliação e orçamento

Ainda não sabe a vazão ou o desnível? Envie fotos ou um vídeo do local e peça orientação para levantar esses dados.
